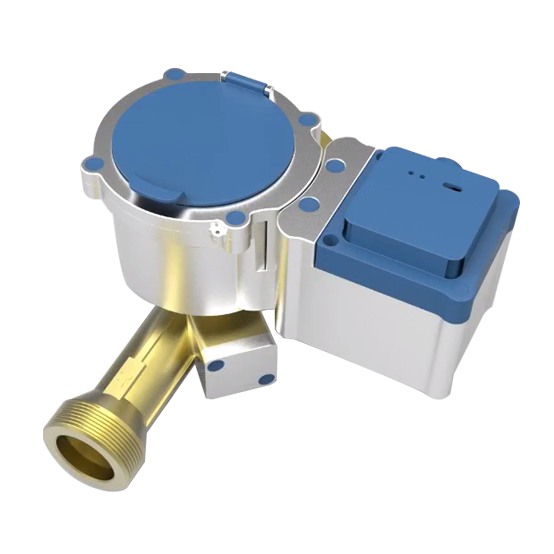

Medidor de agua ultrasónico para edificio
Los contadores de agua ultrasónicos para edificios Zlink son adecuados para medir el consumo total de agua de pequeñas comunidades, pisos y complejos, y se instalan generalmente en la sección de tuberías de entrada. Sirve para las estadísticas de balance de agua de la división de agua y la supervisión de la pérdida de agua al final de la red de tuberías, así como la tubería de servicio desde la entrada del distrito hasta el contador doméstico. Esta serie de productos soporta una variedad de tecnología de comunicación IoT, puede ser flexiblemente adaptada a una variedad de escenarios de instalación. Nuestro contador de agua ultrasónico para edificios puede ayudar a los operadores a mejorar la cobertura de comunicación, reducir los costes operativos y proporcionar medios eficaces para que las empresas de agua realicen servicios de agua inteligentes.
★Ratio de rango de hasta 500:1
★Caudal inicial extremadamente bajo
★Medición bidireccional, prevención de robo de agua
★Pantalla LCD multifuncional, puede mostrar el caudal instantáneo, el caudal acumulado y una variedad de información de alarma
★Sin piezas mecánicas móviles, sin desgaste, estable y fiable para uso a largo plazo
★Puede integrarse con monitorización de presión y función de transmisión remota
★Tratamiento electrónico de vacío de la cavidad, para evitar el empañamiento del cristal causado por la lectura no es clara
★Nivel de protección IP68, puede trabajar bajo el agua durante mucho tiempo.
★Tecnología de consumo de energía ultra bajo, alimentación por batería durante más de 10 años
★Múltiples modos de telecomunicación, adecuado para todo tipo de entorno in situ.
★Detección de goteo y detección de tubería vacía
★Interfaz de comunicación integrada RS485, NB-IoT y otras tecnologías de comunicación.
| Pulso |
Pulso de alta velocidad del optoacoplador, adecuado para la verificación del pulso; pulso Hall, flujo acumulativo de salida de pulso de campo |
| 4-20mA |
Salida del anillo de corriente de 4-20 mA, correspondiente al flujo instantáneo, se puede establecer el límite superior del flujo correspondiente a 20 mA |
| RS485 |
Modo de comunicación RS485 de bajo consumo, utilizando el protocolo Modbus estándar |
| M-bus |
Protocolo CJ188, recogida de autobuses |
| NB-IoT |
Banda estrecha de 180 kHz, que se puede implementar directamente en redes GSM, UMTS o LTE para reducir los costos de implementación y lograr actualizaciones sin problemas en el futuro. |
| GPRS |
Comunicación remota inalámbrica 2G/3G/4G, sin necesidad de implementar un centralizador para recopilar datos |
| Capacidad natural |
Parámetro técnico |
| Diámetro nominal |
DN32-DN40 |
| Parámetro |
GB/T 788, JJG162-2019 |
| Nivel de precisión |
Clase 2 |
| Daño por presión |
Δp16 |
| Presión máxima de trabajo |
1,6MPa |
| Resolución de flujo acumulada |
0.0001~ 9999999999.99999 m3 |
| Ambiente de trabajo |
Temperatura: -25~55℃, humedad ≤100 % (RH) |
| Nivel de temperatura |
T50 |
| Nivel de sensibilidad del campo de flujo ascendente y descendente |
U0D0 |
| Nivel de seguridad del clima y el medio ambiente mecánico |
Nivel O |
| Nivel de compatibilidad electromagnética |
E2 |
| Suministro de electricidad |
Batería de litio de 3,6 V con una vida útil de 10 años |
| Nivel de protección |
IP68 |
| Sistema |
Material: Método de conexión de cobre: conexión roscada (DN32/40) |
| Almacenamiento de datos |
Fallo de la tienda, alarma e información de tráfico, capacidad de almacenamiento de hasta 14*24 horas, 366*1 días, 72*1 mes |
| Envío de noticias |
1. M_BUS 2. RS485 3. Pulso 4. NB-IoT 5.4-20mA 6. GPRS |
| Calibre nominal |
Relación de medición |
Flujo de sobrecarga Q4 |
Flujo común Q3 |
Flujo límite Q2 |
Flujo mínimo Q1 |
Flujo inicial |
Lectura mínima |
Lectura máxima |
| Mm |
M3/h |
L/h |
M3 |
| DN32 |
500 |
31,25 |
25 |
0,08 |
0.05 |
3 |
0,0001 |
99999 |
| DN40 |
50 |
40 |
0.128 |
0,08 |
5 |

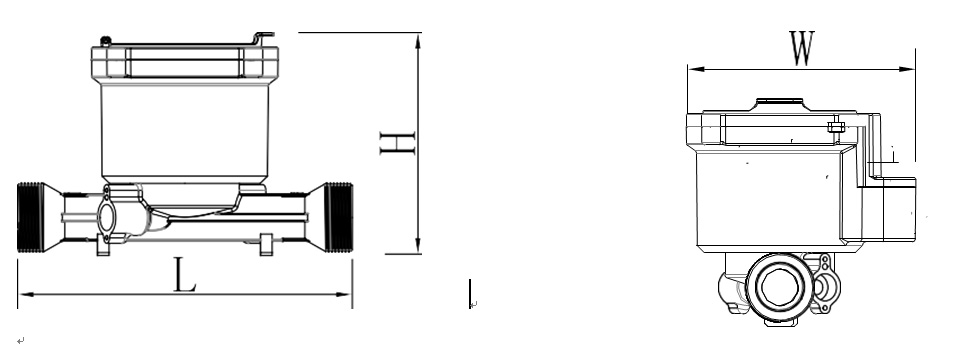

| Calibre nominal |
Largo L1 |
Ancho B |
Alta H |
Hilo de conexión |
Peso |
| Mm |
Mm |
Dimensión |
Kilogramo |
| DN32 |
260 |
157 |
155 |
G11/2B |
4.6 |
| DN40 |
245/300 |
157 |
169 |
G2B |
7.2 |
